Ujævn tykkelse på sekskantede belægninger? Tjek først disse tre formdesignfejl

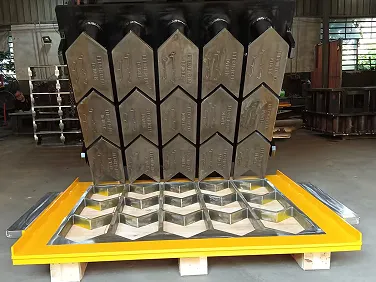

Sekskantede brolæggere er meget brugt til erosionskontrol, græsparkering og landskabsprojekter. Deres sekssidede geometri kræver præcist formdesign. Når tykkelsen varierer på tværs af udlæggeren - en kant tykkere end den modsatte kant, eller midten tyndere end omkredsen - er problemet sjældent betonblandingen eller maskinen. Oftere er selve skimmelsvampen årsagen.

Denne artikel undersøger tre almindelige formdesignfejl, der producerer ujævne sekskantede belægninger. Hver fejl har en specifik løsning. At løse disse problemer kan reducere spild, forbedreblokkonsistens og forlænge skimmeltiden.

Fejl nr. 1: Ujævnt slid på hulmuren

Problemet

I en sekskantet udlægningsform kommer beton ind i hulrummet fra bunden og flyder mod væggene. Væggene, der vender mod betonens strømningsretning, slides hurtigere end de modsatte vægge. Over tusindvis af cyklusser bliver den ene side af hulrummet tyndere end den anden. Brolæggeren kommer derefter ud med en kant tykkere end den modsatte kant.

Denne type ujævn tykkelse er retningsbestemt. Det viser sig som en kileform snarere end en symmetrisk sekskant. Operatører giver ofte maskinens vibrationer eller betonblandingen skylden, men den egentlige årsag er ujævnt slid på hulmurene.

Rettelsen

Formdesignere kan tage højde for materialeflow ved at tilføje ekstra tykkelse til slidstærke vægge eller ved at bruge en hårdere stålkvalitet på disse overflader. PåUNIK, bruger vi karburerende varmebehandling til at hærde alle hulrumsvægge ensartet til HRC58-62. Den hårde overflade modstår slid, og behandlingsdybden (ca. 2 mm) giver et ensartet slidlag på tværs af hver væg af sekskanten. Dette sænker differentialslid og bevarer hulrumsgeometrien længere.

Fejl nr. 2: Skarpe indre hjørner

Problemet

Et sekskantet hulrum har tolv indre hjørner - seks ved den øverste kant og seks ved den nederste kant. Når disse hjørner bearbejdes som skarpe 90 graders vinkler, bliver de til spændingskoncentrationspunkter. Hver vibrationscyklus skubber stress ind i disse skarpe hjørner. Metallet i hjørnet deformeres en smule, for derefter at komme sig. Over titusindvis af cyklusser får denne gentagne stress hulrummet til at forvrænge. Forvrængningen ændrer afstanden mellem modstående vægge, hvilket resulterer i belægninger, der er tykkere på den ene side og tyndere på en anden.

Skarpe hjørner slides også hurtigere end afrundede hjørner. Et skarpt hjørne har mindre metalmasse til at absorbere stød. Når hjørnet rundes af efter slid, ændres hulrummets form permanent.

Rettelsen

Tilføjelse af en radius til hvert indre hjørne eliminerer stresskoncentrationspunkter. En radius på 3-5 mm tillader stress at flyde rundt om hjørnet i stedet for at støde ind i det. Hulrummet bevarer sin form længere, og udlæggerens tykkelse forbliver ensartet på tværs af alle seks sider.

Afrundede hjørner forbedrer også afformningen. Beton frigiver mere rent fra en buet overflade end fra en skarp kant, hvilket reducerer modstanden og forsinker sliddet yderligere.

Fejl nr. 3: Ujævn hulrumsdybde på tværs af formpladen

Problemet

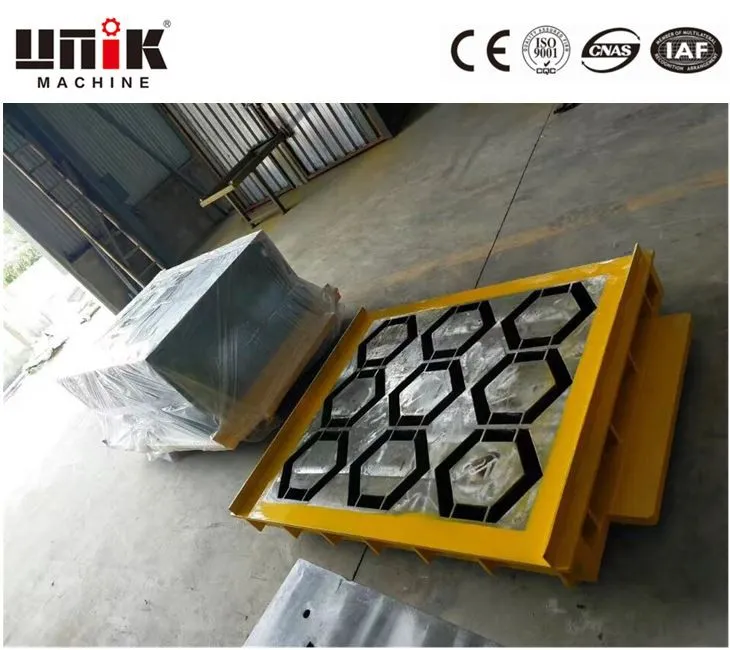

En sekskantet udlæggerform indeholder typisk flere hulrum - to, tre eller fire pr. formplade. Når selve formpladen ikke er helt flad, eller når hulrummene er bearbejdet til forskellige dybder, producerer hvert hulrum en udlægger med forskellig tykkelse. Denne variation er ikke retningsbestemt (som fejl nr. 1). Det er positionelt: hulrum ét producerer tykke brosten, hulrum tre producerer tynde brosten.

Grundårsagen er ofte dårlig bearbejdning eller en ujævn bundplade. Lavprisleverandører kan springe trinnet med at udflade formpladen over, før de skærer hulrum. Andre bruger slidte CNC-værktøjer, der skærer dybere på den ene side af pladen end den anden. Resultatet er inkonsekvent udlæggertykkelse fra den samme form.

Rettelsen

Hver formplade skal overfladeslibes flad, før ethvert hulrum bearbejdes. Dimensionstolerancen skal holdes på ±0,1 mm over hele pladen. Kavitetsdybden skal kontrolleres på flere punkter - centrum og kanter - for hvert hulrum.

Hos UNIK anvender vi CNC-bearbejdning med in-proces inspektion. Hver hulrumsdybde verificeres under skæring. Efter bearbejdning måles den fulde formplade på en koordinatmålemaskine (CMM) for at bekræfte, at alle hulrum er inden for tolerance. Enhver variation ud over ±0,1 mm udløser en omarbejdelse.

Sådan diagnosticerer du, hvilken fejl der påvirker din produktion

Forebyggelse gennem korrekt skimmeldesign

Ujævn tykkelse på sekskantede belægninger er ikke uundgåelig. Tre designmetoder forhindrer størstedelen af ​​tykkelsesvariationsproblemer:

1.Brug karburerende varmebehandling til at skabe ensartet overfladehårdhed (HRC58-62) på tværs af alle hulrumsvægge, hvilket bremser differentielt slid.

2. Bearbejd 3–5 mm radier på alle indvendige hjørner for at eliminere spændingskoncentration og forvrængning.

3. Hold ±0,1 mm tolerance på hulrumsdybde og pladens fladhed, verificeret ved CMM-inspektion.

UNIK har anvendt denne praksis siden grundlæggelsen i 2010. Med base i Quanzhou, Kina, fremstiller virksomheden murstensmaskiner og betonstøbeforme til 28 lande. Dens produktlinje omfatter sekskantede udlægningsstøbeforme, kantstensstøbeforme, blokforme og hulblokværktøj.

For sekskantede udlægningsforme, der producerer ensartet tykkelse cyklus efter cyklus, omfatter specifikationerne 42CrMo stål, karburerende varmebehandling, 3-5 mm hjørneradier, Ra 1,6 overfladefinish og ±0,1 mm dimensionel tolerance.
